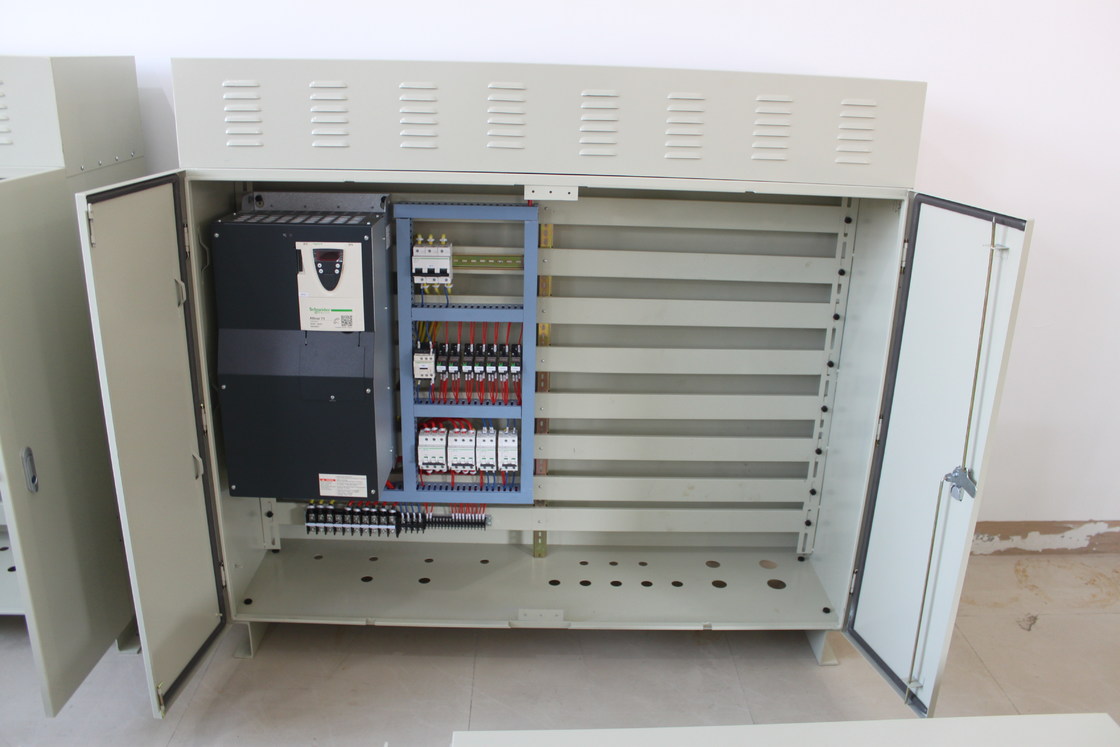

Karetka czołowa żurawia Schneider IP55, szaro-czarny panel sterowania karetki

IP55 Schneider Gray lub Black End Carriage Control Panel o mocy falownika 0,75 kW-30 kW

1. Podsumowanie

Układ sterowania elektrycznego składa się z elektrycznej skrzynki sterowniczej, silnika z hamulcem elektromagnetycznym i przełącznika klamki.Ruch w górę iw dół zawieszonej platformy jest kontrolowany przez dwa elektromagnetyczne silniki hamujące.

2. Warunki środowiskowe

Odpowiednia wysokość: 1000 m ~ 4000 m

Odpowiednia temperatura: -30 ℃ ~ + 70 ℃

Wilgotność względna: średnia dzienna ≤95%, średnia miesięczna ≤90%

Stopniowanie szkód spowodowanych trzęsieniem ziemi: ≤ poziom 8

3. Dane techniczne

4.Testowanie
1) Okablowanie na zewnątrz tablicy powinno być stosowane w celu zabezpieczenia odpowiednich metod, takich jak węże, rury stalowe itp. Okablowanie powinno odbywać się tam, gdzie nie jest łatwo uszkodzić maszynę.
2) Połączenie między maszyną zewnętrzną lub przewodem zasilającym należy umieścić w mostku, mostek z podstawą do podparcia, nie dotykać podłoża!
3) orurowanie powinno być wykonane wszędzie.
4) Podłączenie maszyny pakującej i innych urządzeń grzewczych, okablowanie nie może znajdować się w pobliżu części grzewczej miejsca.Okablowanie prowadzi się w skrzynce przyłączowej z listwą zaciskową.Grzejnik jest połączony przewodem szklanym lub ceramicznym i nie może używać drutu łatwopalnego.
5) cały przewód poza połączeniem należy przeprowadzić w puszce przyłączeniowej, środek linii nie może mieć złączy.
6) cała skrzynka przyłączeniowa (skrzynka przekaźników) i wejście przewodów o poziomie ochrony muszą mieć powyżej IP55.
7) Podłącz ten sam zacisk do zacisku przekaźnika, aby podłączyć najwyżej dwa przewody, a pozostałe bloki zacisków ustaw, gdy masz 3 lub więcej lat.
8) W przypadku, gdy okablowanie czujnika jest łatwe do uderzenia, należy użyć węża do ochrony, wąż należy umieścić w nasadzie czujnika.

5. Cecha produktu

Panel sterowania na stałe z metalową obudową AC (skrót od panelu jak poniżej) to nowy produkt zaprojektowany i opracowany przez NANTE MACHINERY, w oparciu o wprowadzenie zaawansowanych zagranicznych technologii projektowania i produkcji.Dotyczy to 3,6 ~ 12kV trójfazowego AC 50Hz transportu segmentowego z pojedynczą szyną zbiorczą lub pojedynczą szyną zbiorczą, systemu dystrybucji, tak jak do odbioru i dystrybucji energii elektrycznej, oraz do sterowania, monitorowania i ochrony obwodu zasilania.Jest szeroko stosowany w elektrowniach, podstacjach, ropie naftowej, metalurgii, chemii, gazie ziemnym i innych dziedzinach cywilnych.

6. Cecha struktury

1. Seria KOŃCOWYCH PANELI STERUJĄCYCH KOŃCÓWKI to rozdzielnice stacjonarne w obudowie metalowej, korpus jest spawany z kątownikiem stalowym i płytą stalową, wewnętrzna i zewnętrzna powłoka jest trwała za pomocą statycznego natryskowego proszku z tworzywa sztucznego.

2. Ten panel jest zgodny z GB3906 3-35kV AC Rozdzielnica z metalową obudową i międzynarodową normą IEC62271-200 poza tym, zapobiega otwieraniu i zamykaniu łącznika z obciążeniem, zapobiega otwieraniu i zamykaniu wyłącznika obwodu, zapobiega przedostawaniu się prądu elektrycznego, zapobiega od załączenia uziemnika prądem (pięć zabezpieczeń przyjmuje proste, niezawodne urządzenie blokujące mechaniczne).Wskaźnik zasilania jest zainstalowany przed panelem, który odbija napięcie po stronie obwodu.Gdy obwód jest podłączony do prądu, zamknij załączoną płytkę i drzwi panelu.

3. Produkt tego samego typu i element struktury mogą się wzajemnie wymieniać.

7. Załącznik

1 Wewnętrzna konstrukcja panelu jest podzielona na przedział wyłącznika, przedział szyn zbiorczych, przedział kablowy, przedział przekaźnikowy, użyj blachy stalowej do oddzielenia paneli.Użyj stalowej płyty wiroprądowej i tulei szynowej z żywicy epoksydowej, aby oddzielić panel.

2 Panel przyjmuje blachę stalową walcowaną na zimno i stal kątową do spawania razem, bez tkaniny siatkowej, materiałów niepalnych.Zewnętrzna izolacyjna droga pełzania elementów i izolatora wsporczego, czysta porcelana 1,8 cm / kV, izolacja organiczna 2,0 cm / kV Odległość powietrza między fazą a ziemią 125 mm.Istnieje inteligentny higrotermoskop do włączania lub wyłączania grzejnika w zależności od stanu humiture przedziału wyłącznika i przedziału kablowego w panelu, zapobiegający tworzeniu się wilgoci i wysokiej temperatury.

3 Istnieje wziernik do obserwacji pozycji zamkniętej i otwartej górnego, dolnego łącznika bez otwierania drzwi.Panel jest podwójnie konserwowany, sprawdza wyposażenie przedziału przekaźników, mechanizm napędowy, blokadę mechaniczną i część transmisyjną z przodu, sprawdza główną szynę zbiorczą, szynę obwodu bocznikowego, zacisk kablowy, łącznik i uziemnik.

4 Wyłącznik automatyczny: Wyłącznik znajduje się w środkowej części, odłącznik i uziemnik oraz mechanizm blokujący znajdują się nad nim, a wraz ze wskaźnikiem opisują położenie otwarte i zamknięte.

5 Transformator: CT jest zamontowany pod spodem z przodu, łączy się z wyłącznikiem i łącznikiem, pętla główna bez prądu.Może niezawodnie przeprowadzać testy prewencyjne, inspekcję i wymianę wtórnego przewodu przekładnika prądowego na uziemienie.

6 Odłącznik i uziemnik: przez wziernik widoczny jest łącznik, odłącznik i uziemnik, sterowany przez zestaw ręcznego mechanizmu napędowego w celu zapewnienia programowego i niezawodnego blokowania wyłącznika, odłącznika i uziemnika, wymóg pięciu ochrony.

7 Przyrząd pomiarowy, zabezpieczenie przekaźnika, urządzenie monitorujące i obwód pomocniczy.

8 Uziemienie: Uwzględnia miedzianą szynę zbiorczą 440 mm jako korpus uziemiający wraz z całą szerokością całego panelu.
